Poêle de camping rétractable - Popup bumper camping stove *** Project completed ***

Salut, ça faisait 2-3 ans que le projet trottait dans ma tête. Je voulais un espace de pour cuisiner sans nécessairement sortir tout le bataclan (pattes, tables, etc).
Le projet sera évolutif dans le sens que je vais chercher à alléger le poêle et le BBQ pour peut-être avoir un montage permanent.

Hi folks, it's been a while that I had this project in mind. I wanted a cooking space whitout having to take out and install table, mounting legs, etc to cutoff setup time. This is not completed so I will add chapters to this story.


26 Janvier 2019 (-11C)
Commencé par simuler le pare-choc de la roulotte en reproduisant l'angle qu'on lui a donné quand on l'a réparé et renforci.
Did begin the project by simulating bumper in workshop.

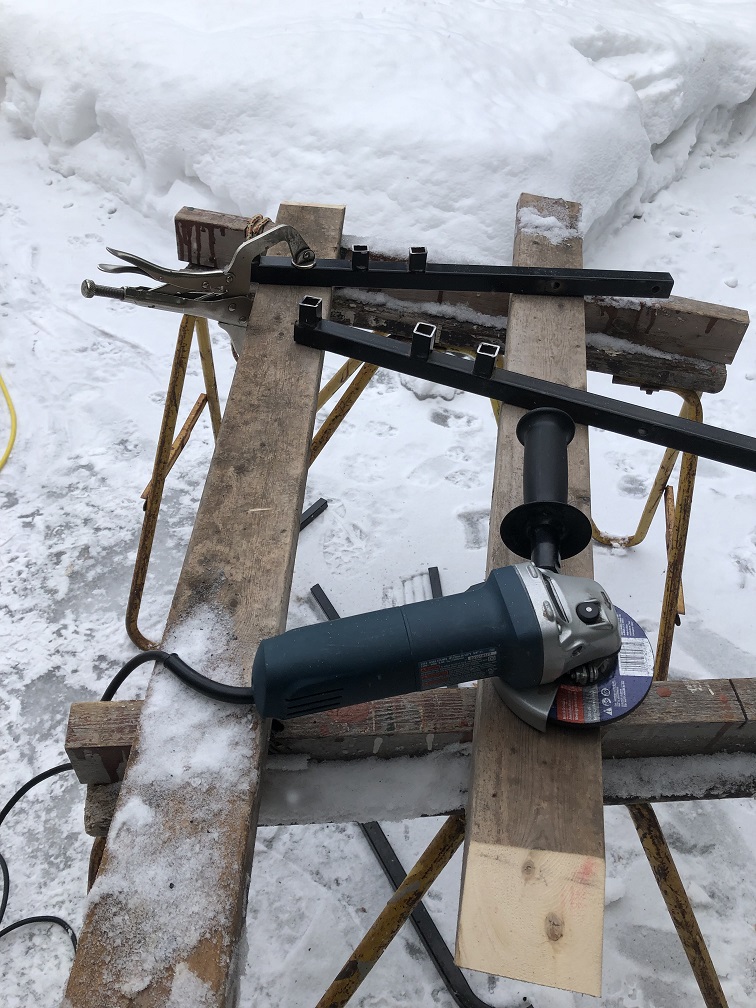

Un rack à vélo ramassait la poussière dans le cabanon, je l'ai découpé pour l'alléger et le transformer pour les besoins du projet.
Had a spare bike rack which I wasn't using. I did cut it with grinder to remove weight and transform for project purposes.







Un mécanisme de table à café rétractable a été ajouté. Il peut-supporter une centaine de livres.
Added a coffee table popup mecanism from Lee Valley Tools.

http://www.leevalley.com/en/wood/page.aspx?p=74446&cat=3,43586,43594&ap=1




27 Janvier (-1C)

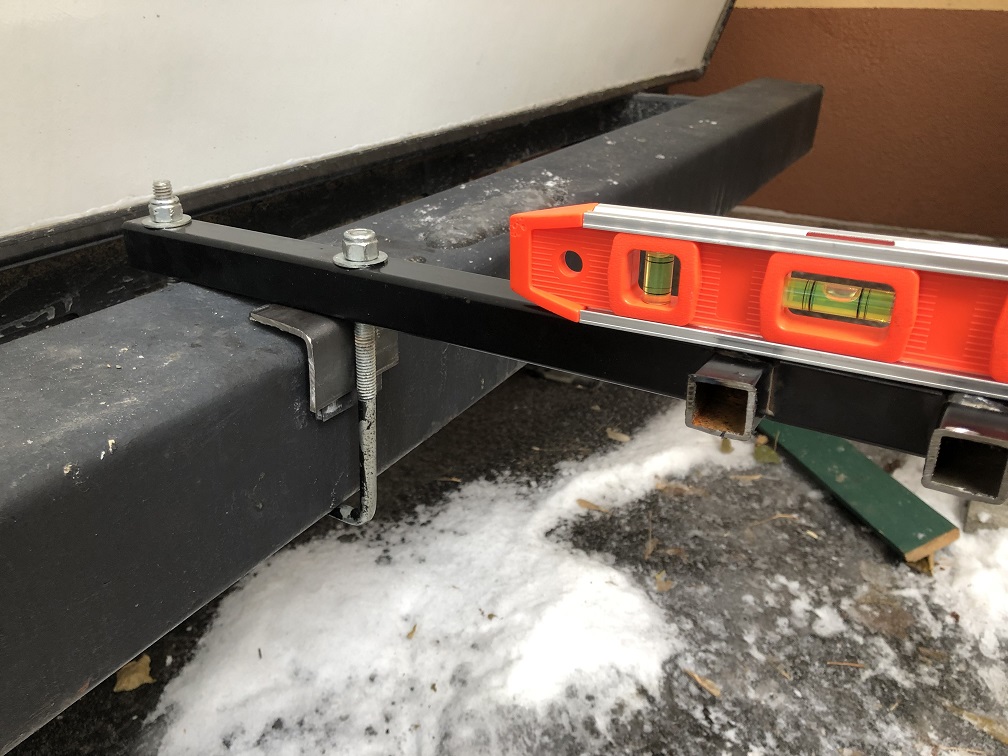

Un test a été fait avec le vrai pare-choc. En ajoutant un coin de métal avec une langue de caoutchou, je peux contrôler le niveau à ma guise.
Did a test on the real bumper. I can control the level by adding a square piece of metal on a rubber. Bumper has been reinforced with steel a couple of years ago.




Le poële a été démonté pour pouvoir le fixer sur la table. Je ne sais pas encore si ce sera permanent. Je ferai des tests sur route pour déterminer si c'est possible.
Stove was disassembled. This model is a low pressure. As the BBQ, it can be connected to the trailer gas line weith a quick connect.





2 Février (-7C)

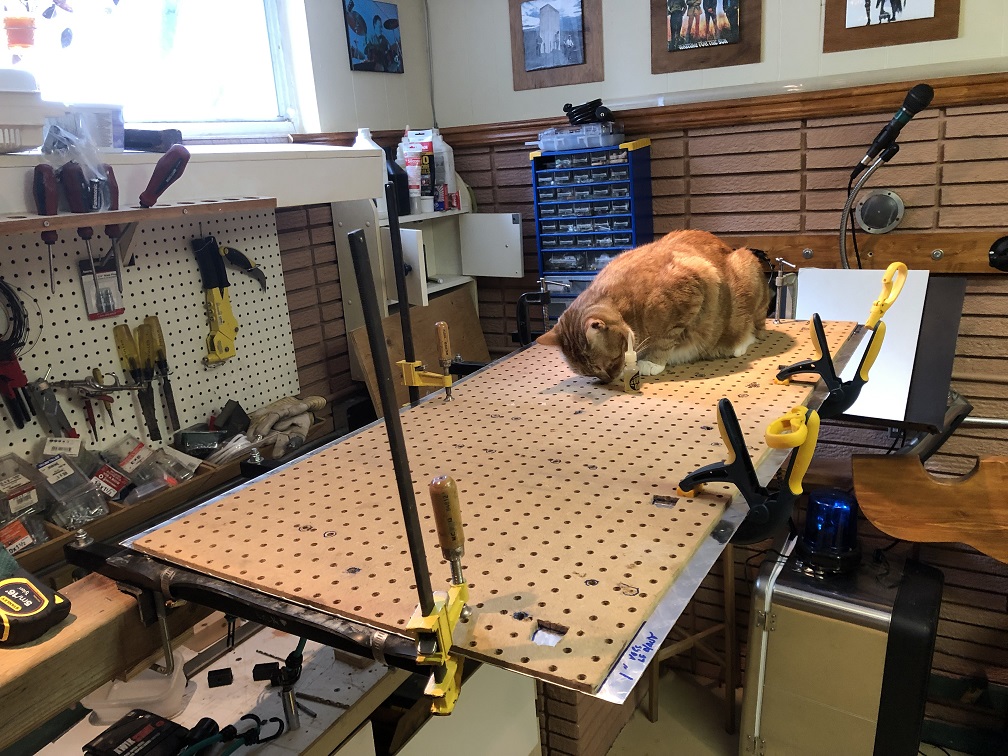

J'ai pris un pegboard pour simuler la table. Le poids et la portance sont semblable à la diamond plate en aluminium que je vais utiliser. Une fois le pré-montage terminé, il va me servir de matriice pour faire des trous dans la feuille d'aluminium.
La feuile d'aluminium pèse 6-7 livres. Disons que l'ensemble pèse une vingtaine de livres.

Took a pegboard to simulate table. Thickness, weigth and bearing from this material are similar to the aluminum diamond plate that will be use for the final mount.





3 Février (-11C)

Ajout de 2 tubes carré en aluminium pour donner du corps à l'ensemble.
Added 2 aluminum square tubes to improve bearing. Testing phase is very good so far.




Toujours assisté dans mes travaux par Ti-Gars. Let me introduce my helper Ti-Gars.




20 Février (-5C)

Les tests sont terminés et c'est le moment de percer les trous parce que la feuille va être pliée le lendemain. Ti-Gars vérifie minusieusement que tous les trous sont bien percés.
Testing phase is done and it's time to drill holes. Ti-Gars make sure that all holes are properly drilled.




22 Février (-1C)

Fait plier la feuille à St-Janvier selon mes spécifications (5$ du pli). Les coins ont été arrondis à la rectifieuse. Installé des déflecteurs avec des rivets.
Diamond plate was folded with a press (5$ each fold). Corners were rounded. Deflectors were also installed with rivets.

Excellent service:
Stéphane (Céraminox) 514-451-0691
725 rue du Parc, suite 102
Mirabel, Québec
J7J 0W5





24 Février (2C)

C'est pas trop mal. La hauteur combinée donnera environ 31" de haut du sol jusqu'à la grille (à peu près la hauteur d'un bureau). Je vais faire les premiers tests sur route sans le poële. Le BBQ restera à l'intérieur. Pas impossible que je prenne modèle plus léger comme un sidekick.
Enfin, on verra.

Pretty good. Will do first road tests without anything.





Une petite vidéo de l'espace qui se rétracte. See it retracting in action.



16 Mars (-1C)

C'est ben beau le t-shirt mais faut se réactiver pour préparer la nouvelle saison.
J'ai ajouter de quoi sécuriser le plateau lorsque l'ensemble sera en mouvement.
Aussi ajouter des languettes de caoutchouc fixés avec des collet pour atténuer le bruit et les vibrations.

I got back on project because next season is coming soon.
Added lock pins to secure the plate because the whole thing will move quite a lot.
Added rubber bands fixed with pipe clamps to reduce noise and vibration.




22 Avril 15c

2ieme phase: il faut vraiment que j’ailles Jusqu’au bout de mon idée. Je vais remplacer le boîtier en acier galvaniser de mon poêle pour sauver du poids et faire une installation permanente. Donc, les brûleurs seront directement intégrés sur la plateforme. Il y aura un faux fond pour protéger la plateforme de la chaleur dégagé par les brûleurs (20k BTU chacun)

2nd phase: I got to develop the concept till the end. I will replace the galvanized steel case by an aluminum one to gain weight and make a permanent installation.

Je me suis procuré une seconde feuille diamond plate. Avec un logiciel de dessin, j’ai dessiné le patron pour optimiser la coupe. I got a second diamond plate sheet and did cutting pattern with a drawing software.







Les coupes ont été effectués avec une scie sauteuse avec une lame à métal. J’ai posé des pentures piano pour faire un couvercle avec un rabat qui va protégé le poêle des intempéries.
Did the cuts with a jigsaw and a blade for metal cutting. Did mount a cove with piano hinge to protect burner from bad weather.







La prochaine étape sera de faire plier les parties qui vont faire les côtés à Mirabel demain. Les trous ont été pré percés parce que ce sera plus facile lors du montage.
Next step will be to get the sidings folded at Mirabel tomorrow. Did holes before folding to facilitate mounting.




27 Avril 5c

J’ai monté le boîtier. Il me reste encore un peu de finition mais ça s’en vient bien.
I mounted the new casing with rivets. Big job is mostly done.








28 Avril 5c (brrr!)

Décidément, tout les coups sont permis pour marquer des trous à percer dans des endroits restreints.
When there's a will, there's a way to mark holes to drill in restricted places.



C’est le temps de monter le boîtier. Je crois que ça va me prendre des lunettes soleil pour cuisiner...
Now It’s time to mount case on the pop up counter top. Well,I think I will have to wear sunglasses to cook...



Burners installation. I’m getting there. These monsters are low pressure ones and they can provide 20K BTU.
Installation des brûleurs.

Belle installation. Moi aussi j'aime bien les affaires compactes. Pis avec les explications bilingual, c'est le top. Mais avec un couvercle qui se clip sur le tout, ça serait super complet si pas trop lourd.

@JLucV

Beautiful

Thanké You beaucoup Messieurs.

I’ve noticed more comments in Shakespeare language. J’essaie d’enlargir mon targeted audience. Hope this will bring the forum plus de momentum. Je vais probably translate publications fait dans le past mais pas en franglais comme ce comment.

I’m thinking about rebuilding the stove in diamond plate to save weight and make it permanent. I would install burners directly over the surface. I thought about the cover but I don’t think it’s a necessity. The way I will bolt the stove will make it difficult to steal without disassembling the whole thing...

16 Mars (-1C)

C'est ben beau le t-shirt mais faut se réactiver pour préparer la nouvelle saison.
J'ai ajouter de quoi sécuriser le plateau lorsque l'ensemble sera en mouvement.
Aussi ajouter des languettes de caoutchouc fixés avec des collet pour atténuer le bruit et les vibrations.

I got back on project because next season is coming soon.
Added lock pins to secure the plate because the whole thing will move quite a lot.
Added rubber bands fixed with pipe clamps to reduce noise and vibration.

Excellent J Luc...   reste à sortir la roulotte et de vérifier si tout va bien...
Reste à voir cela au rassemblement...  Beau travail tu y a mis plusieurs heures...

DENIS N a écrit:Excellent J Luc...   reste à sortir la roulotte et de vérifier si tout va bien...
Reste à voir cela au rassemblement...  Beau travail tu y a mis plusieurs heures...

Salut Denis, merci. Il me reste encore de la finition mais je vais démarrer la saison avec ce résultat.
Possible que je fasses un montage et un test à la mi-avril si la météo collabore.

Ah! ben la, je suis confus !
Belle job, vraiment ton idée va faire des petits c'est certain a commencer par moi  j'adore le concept, par contre, je me questionne

J'ai toujours voulu transporter nos 2 vélos sur un rack a vélo, accroché comme ça sur le pare-choc de la roulotte et a chaque fois que j'allais voir le concessionnaire ou un vendeur de bébelle de VR on me répondait, no way, tu ne transporte rien en arrière de la roulotte, ça pourrait la débalancer. Pourtant j'en vois partout

Pour ceux qui le fait, c'est vrai ou pas, je suis tanné d'avoir mes vélos sur le toit de la Jeep malgré que si je me fait un truc comme le tien, ils vont rester sur le toit

SofieG & AndreD a écrit:Ah! ben la, je suis confus !
Belle job, vraiment ton idée va faire des petits c'est certain a commencer par moi  j'adore le concept, par contre, je me questionne

J'ai toujours voulu transporter nos 2 vélos sur un rack a vélo, accroché comme ça sur le pare-choc de la roulotte et a chaque fois que j'allais voir le concessionnaire ou un vendeur de bébelle de VR on me répondait, no way, tu ne transporte rien en arrière de la roulotte, ça pourrait la débalancer. Pourtant j'en vois partout

Pour ceux qui le fait, c'est vrai ou pas, je suis tanné d'avoir mes vélos sur le toit de la Jeep malgré que si je me fait un truc comme le tien, ils vont rester sur le toit

J'ai eu le même problème pour ce qui est du rack vélo... On m'a dit que ça pouvait faire fuire le drain de la toilette alors les 2 dernières saisons, je n'ai rien eu sur le pare-choc.

Le plateau et le mécanisme sont moins pesant qu'un spare (moins de 20 livres) et j'ai rapproché le plateau le plus que je pouvais du pare-choc pour réduire la torsion causée par les rebonds.

Disons que j'ai appris avec les expériences passées. J'ai déjà essayé de mettre une caisse mais ça avait fait des fissures dans les joints. On la redressé et soudé des coins d'acier.

Mettre du poids a l'arrière d'une remorque peut la débalancer et le résultat peut être assez spectaculaire.
Le poids de velo n'est pas nécessairement suffisant, mais il pourrait y contribuer

https://youtu.be/4jk9H5AB4lM

Petit vidéo qui démontre la chose

Pierreco a écrit:Mettre du poids a l'arrière d'une remorque peut la débalancer et le résultat peut être assez spectaculaire.
Le poids de velo n'est pas nécessairement suffisant, mais il pourrait y contribuer

https://youtu.be/4jk9H5AB4lM

Petit vidéo qui démontre la chose

En effet mais mais la roue de secours de la roulotte est sur l'auto. Je n'ai aucune crainte parce que le poids est négligeable. Autrement dit, j'ai changé 4 trente sous pour une piastre...

22 Avril 15c

2ieme phase: il faut vraiment que j’ailles Jusqu’au bout de mon idée. Je vais remplacer le boîtier en acier galvaniser de mon poêle pour sauver du poids et faire une installation permanente. Donc, les brûleurs seront directement intégrés sur la plateforme. Il y aura un faux fond pour protéger la plateforme de la chaleur dégagé par les brûleurs (20k BTU chacun)

2nd phase: I've got to push the concept till the end. I will replace the stove galvanized steel case by an aluminum one to reduce weight and make a permanent installation.

Je me suis procuré une seconde feuille d'aluminium diamond plate. Avec un logiciel de dessin, j’ai dessiné le patron pour optimiser la coupe. I got a second aluminum diamond plate sheet and did cutting pattern with a drawing software.




Les coupes ont été effectués avec une scie sauteuse avec une lame à métal. J’ai posé des pentures piano pour faire un couvercle avec un rabat qui va protégé le poêle des intempéries.
Did the cuts with a jigsaw and a blade for metal cutting. Did mount stove cover with piano hinge to protect burner from bad weather.







La prochaine étape sera de faire plier les parties qui vont faire les côtés à Mirabel demain. Les trous ont été pré percés parce que ce sera plus facile lors du montage.
Next step will be to get the sidings folded at Mirabel tomorrow. Did holes before folding to facilitate mounting.

Je me suis procuré une bonbonne propane en composite pour sauver du poids et j aimerais l adapter pour l installation sur la roulotte. je vois ta plaque en aluminium et j aurai besoin d une plaque de ce genre pour convertire mon installation. Question ou se procuré ces plaques ????

Bonjour Sylvain,

Home Depot le 2’x4’ est 70$. Pas mal le moins cher que j’ai trouvé. Je crois qu’il y en a aussi en 1’x2’

27 Avril 5c

J’ai monté le boîtier. Il me reste encore un peu de finition mais ça s’en vient bien.
I mounted the new casing with rivets. Big job is mostly done.

28 Avril 5c (brrr!)

Décidément, tout les coups sont permis pour marquer des trous à percer dans des endroits restreints.
When there's a will, there's a way to mark holes to drill in restricted places.



C’est le temps de monter le boîtier. Je crois que ça va me prendre des lunettes soleil pour cuisiner...
Now It’s time to mount case on the pop up counter top. Well,I think I will have to wear sunglasses to cook...



Burners installation. I’m getting there. These monsters are low pressure ones. Each one can provide up to 20K BTU.
Installation des brûleurs.

Samedi 4 mai 15c

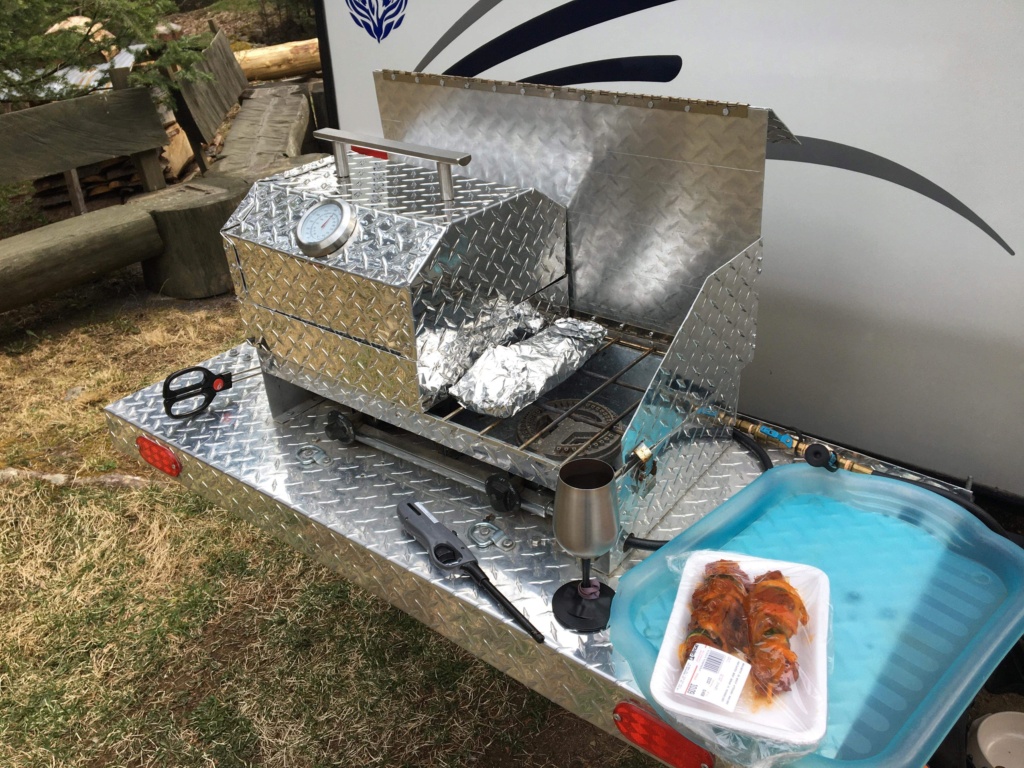

C'est le grand jour. J'ai installé ma patente sur la roulotte. Bonne saison 2019!

It's D day. Installed the monster on bumper. That's all folks!!!
Have a nice 2019 season!.

Superbe

Félicitations Jean-Luc , tu travailles bien ( comme dirait Réjean de Terrebonne , '' tu fais de la belle ouvrage '' )  et vais peut-être donner des idées à d'autres campeurs , question comme ça sur les quatre grands  U bolts qui sont les points de fixation sur ton bumper as-tu installé des écrous auto-bloquants ( self locking nuts ) car avec le porte-à-faux , ça brasse en ciel en arrière , bref ton idée va faire des p'tits !

Michel . a écrit:Félicitations Jean-Luc , tu travailles bien ( comme dirait Réjean de Terrebonne , '' tu fais de la belle ouvrage '' )  et vais peut-être donner des idées à d'autres campeurs , question comme ça sur les quatre grands  U bolts qui sont les points de fixation sur ton bumper as-tu installé des écrous auto-bloquants ( self locking nuts ) car avec le porte-à-faux , ça brasse en ciel en arrière , bref ton idée va faire des p'tits !

Merci. Auto-bloquant oui. Je pourrais laisser 2-3 pouces de jeu et laisser les ressorts qui monte la table atténuer les chocs. Le plateau pourrait être en suspension.
Remarque que j'ai reculé le poêle le plus que je pouvais pour atténuer les contraintes de torsion.

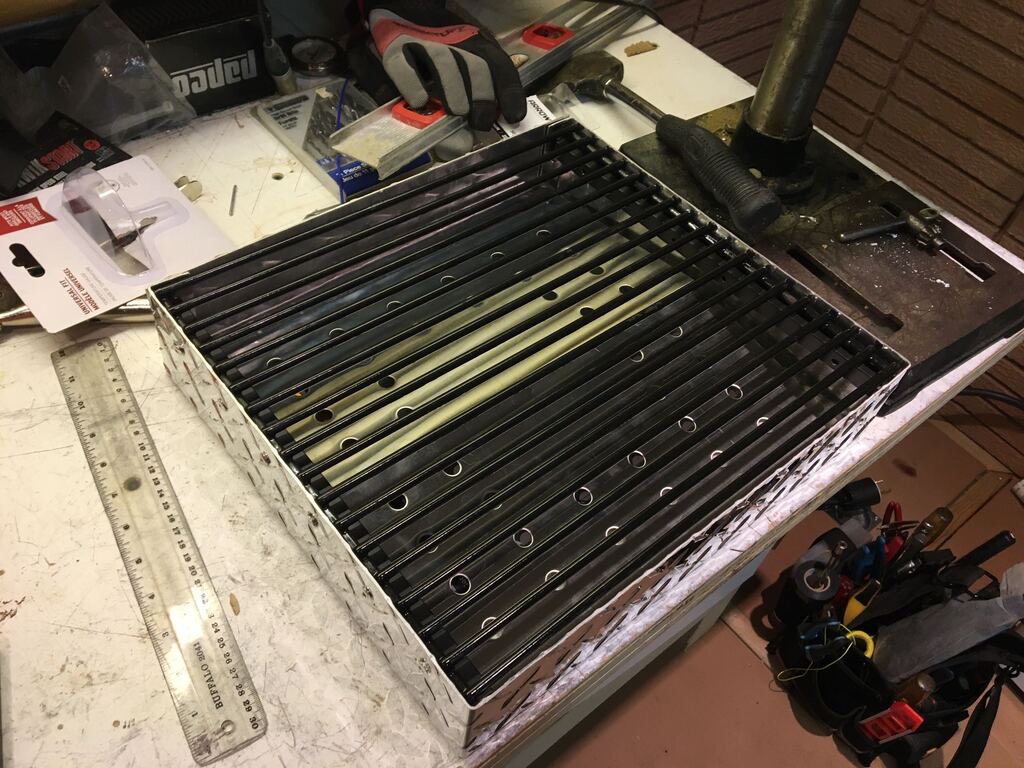

Petite mise à jour. Je suis allé de l’avant avec mon projet de grill box. C’est un BBQ qui s’installe par dessus le poêle.
