Controleur de freins et câblage

par LucL 2015-02-03, 09:00

Bonjour

Question à propos de mon Rav4, je soupçonne que Techtoyota connait la réponse. J’ai commencé à magasiner les contrôleurs de freins électriques. Certaines marques offrent pour certains modèles une ‘’couette’’ de fils avec un connecteur qui peut se brancher directement dans le véhicule sous le tableau de bord.

Avec le frette des derniers jours, je n’ai pas osé démonter des panneaux de plastique dans mon auto. Crois-tu que ce connecteur soit sur mon véhicule? Ou est-il présent seulement quand on achète un ‘’Tow package’’? Au final, est-ce que je dois me résigner à installer au complet le câblage pour le contrôleur?

Désolé pour toutes ces questions, mais à date, vous vous êtes tous montrés une source très fiable pour les réponses. Mes questions sont plutôt celle d’un ‘’utilisateur en devenir’’. Ça pourra peut être servir à d’autres comme moi…

Merci
Salutations
Luc

par JonathanR 2015-02-03, 09:51

Bonjour

mal heureusement, les Rav4 ne sont pas équipés de cet option ! Sur les Tacoma et Tundra oui avec le towing package ! Donc il vous faudra passer le fillage au complet !

par LucL 2015-02-03, 12:03

Merci beaucoup.

par JonathanR 2015-02-03, 12:32

Et à ne pas oublier : le fil 12v dans la prise 7 brins ! Très pratique pour recharger la batterie de la roulotte sur la route Wink

par LucL 2015-02-03, 19:57

La batterie de la roulotte se recharge avec le fils Auxiliaire no 7 au centre de la prise? Comme Sur ce dessin.

http://www.roulottesprolite.com/Guide/Electrique/cable-7.htm

par JonathanR 2015-02-03, 20:05

Non avec le #4 Wink

Controleur de freins et câblage Connecteur-couleur

par LucL 2015-02-03, 20:11

Ca veut dire que dès que tu branche ta roulotte les deux batteries, roulotte et véhicule, sont connectées ensembles? Que le véhicule fonctionne ou pas?

par JonathanR 2015-02-03, 20:14

Yes ! Donc en roulant tu la recharge via l'alternateur du véhicule....mais... si tu te stationne pour un long moment, il est fortement recommandé de débrancher le fil du véhicule pour ne pas drainer la batterie de celui-ci Wink

par LucL 2015-02-03, 20:18

Cool!

Et c'est cablé d'origine sur la roulotte? Pas de modification a faire?

par JonathanR 2015-02-03, 22:13

Non tout est en place Smile

par SteveG 2015-09-23, 20:52

C'est bon a savoir, je vais installer ma connections a 7 pin en fin de semaine. En plus de mon contrôleur de frein, j'ai opté pour le modem Curt Reflex (51130) car il peut être installer de n'importe quel angle, après vérification il devrait faire dans centre du RAV4 juste a coté de ma prise 12V. Donc pas dans mes jambes... je suspecte que la prise en arrière vas avoir l'air weird... a suivre avec des photos plus tard cette semaine, je trouve rien sur le net avec mon model de véhicule RAV4 2014.

https://www.etrailer.com/Brake-Controller/Curt/C51130.html

par JonathanR 2015-09-23, 20:56

@SteveRav4

Dans mon 2008 il est installé comme dans le post suivant Smile

https://www.forumvrprolite.com/t490-emplacement-du-controleur-de-freins

Smile

par SteveG 2015-09-23, 20:59

ouin, c'est a la même place, mais ce n'est plus fait de cette façon dans le nouveau model! je vais envoyer des photos de mon installation, pour les autres qui voudrait le faire plus tard!

par JonathanR 2015-09-23, 21:05

Super

par francomoto 2015-09-23, 22:40

Également proprioetaire d'un Rav4 2015, Je suis également intéressé par ton installation SteveRav4

par SteveG 2015-09-25, 20:19

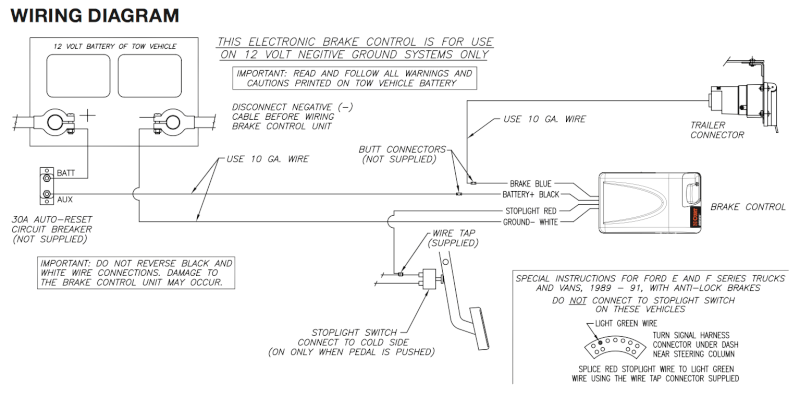

Bon avant d'entreprendre l'installation de mon filage pour le système de frein électrique voila le plan fournis par le manufacturier de mon contrôleur Curt Reflex #51130

Controleur de freins et câblage <a href=

Controleur de freins et câblage <a href=

Controleur de freins et câblage Brake_10

" />

Alors a premier lieu ça semble simple, mais je remarque qu'aucune alimentation 12V vas vers l'arrière du véhicule, donc pas de 12V+ et pas de AUX comme ça devrais être, tel que vu sur le site de Prolite, es-ce que je peux, laisser ca comme tell quelle, ou je vais avoir minimum besoin du 12V+ sur la pin 4 pour recharger la batterie en roulant ? j'imagine que c'est mieux de l'avoir, mais quand même facultatif.

Controleur de freins et câblage <a href=

Controleur de freins et câblage Pinout10

" />

Es-ce que quelqu'un peu m'éclairé la dessus? Si je dois installer un, ou 2 fils supplémentaire, je dois j'imagine y aller avec un AWG 12 ou 10, avec un breaker ou fusible de 20 ou 30 AMP, pour fournir assez de courant a la roulotte.

par JonathanR 2015-09-25, 20:37

@SteveRav4

Le batterie 12V est plus qu'important à mon avis Smile

pour que ta batterie soit toujours pleine !

Pour le AUX il est facultatif pour option "X" ou utilisé par certain pour des lumières de reculon sur remorque ou roulotte Smile

Bon fillage Smile

par SteveG 2015-09-26, 08:51

Pour ceux que ça intéresse de voir la façon compliqué de passé le filage pour le RAV4 2013+

Installation Filage d'origine Toyota Rav4 2013+

par JonathanR 2015-09-26, 09:20

Le Hitch d'origine, un calvaire à installer ! Fit toi sur moi Wink

par SteveG 2015-09-26, 09:27

techtoyota a écrit:Le Hitch d'origine, un calvaire à installer ! Fit toi sur moi

apres avoir vue le vidéo de mon post précédent, jte croit!!!! Shocked

par SteveG 2015-09-27, 08:46

Bon j'ai finalement passé mon filage, photos a venir cette après midi, il vas me reste a connecté le tout, il me manque un braquette ( http://www.canadianhitches.ca/curt-trailer-wire-connector-bracket-57202/ )pour attaché le grosse prise 7pin a mon hitch, j'ai placer la commande sur internet tantôt, donc je ne pourrai pas terminer le tout aujourd'hui!

par JonathanR 2015-09-27, 09:20

@SteveRav4

good ! Smile

par SteveG 2015-09-27, 10:26

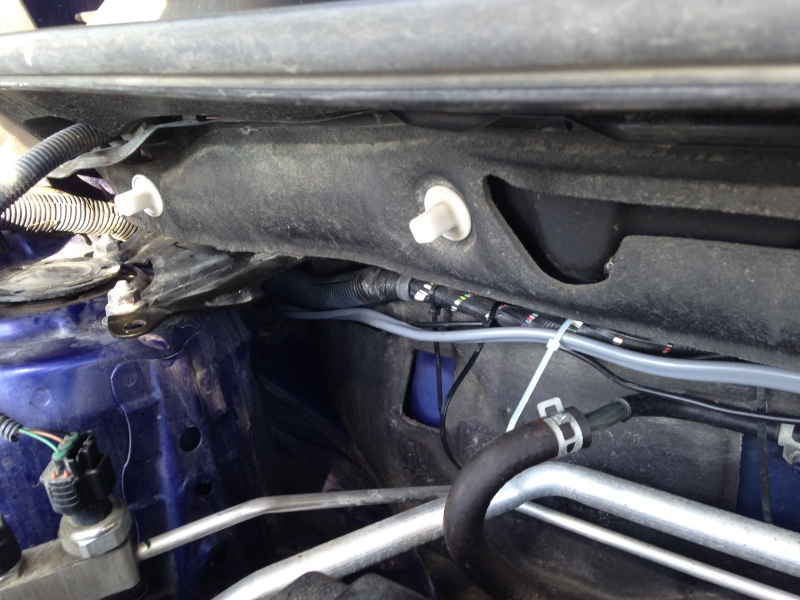

Voila a quoi ça ressemble sous le capot! avant que les connections sois fait!

Controleur de freins et câblage <a href=

Controleur de freins et câblage Img_1110

" />

Controleur de freins et câblage Img_1111

" />

mais la ou j'accroche, c'est quand je veux me connecter a la pédal de frein...le fil bleu pâle, est pas mal petit sur le connecteur... et j'ai peur de le cassé... on verra ben, ça serait bien si un connecteur male femelle pareille existait je l'insérerais juste entre les 2...

Controleur de freins et câblage <a href=

Controleur de freins et câblage Img_1113

" />

par JonathanR 2015-09-27, 10:31

@SteveRav4

Ça existe peut-être bien !

Mais le plus simple est de le souder Smile

par SteveG 2015-09-27, 10:46

y'a pas l'air ben ben long! pis en plus moi j'arrive avec un AWG12... méga gros, mais c'est ça qui est fournis avec le câble du contrôleur, je pensais plus utilisé un truc du genre.

Controleur de freins et câblage <a href=

Controleur de freins et câblage Connec10

" />

par JonathanR 2015-09-27, 10:50

SteveRav4 a écrit:y'a pas l'air ben ben long! pis en plus moi j'arrive avec un AWG12... méga gros, mais c'est ça qui est fournis avec le câble du contrôleur, je pensais plus utilisé un truc du genre.

" />

ça fait le travail mais en déconnectant l'interrupteur de frein en en retirant une partie du protecteur du fillage, tu devrais être bon pour en avoir assez pour souder Smile

par SteveG 2015-09-27, 11:21

J'ai trouvé ça sur le net! Quick Splice Connector

Ca semble pas pire, comme dans le cas ou ta 2 différentes grosseur de fil a joindre... sans soudure...

par JonathanR 2015-09-27, 11:28

SteveRav4 a écrit:J'ai trouvé ça sur le net! Quick Splice Connector

Ca semble pas pire, comme dans le cas ou ta 2 différentes grosseur de fil a joindre... sans soudure...



par SteveG 2015-09-28, 18:22

Voila où j'ai installer le Contrôleur, il est amovible, donc quand j'en ai pas besoin je le place dans le coffre à gant !

Controleur de freins et câblage Img_1112

par JonathanR 2015-09-28, 18:31

@SteveRav4

Nice Smile

Pour ta photo, il faut que tu la tourne sur ton ordinateur avant de l'héberger Wink

par SteveG 2015-09-28, 18:32

c'est ça le trouble, elle est déjà droite dans mon ordi! c'est pas ben grave pour cette fois

par JonathanR 2015-09-28, 19:43

SteveRav4 a écrit:c'est ça le trouble, elle est déjà droite dans mon ordi! c'est pas ben grave pour cette fois

Résolu

par SteveG 2015-09-28, 20:22

Cool merci cheers

par JonathanR 2015-09-28, 20:24

@SteveRav4 
